零线和地线短接会跳闸吗？为什么？

情况1. 总开关是空气开关

如果总开关是空开，零线和地线短接，不会跳闸。因为零线和地线电压几乎相等，它们短接以后电流非常小，达不到空开跳闸的电流。

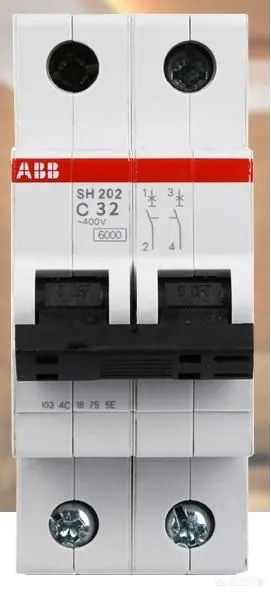

空开式样如图所示：

情况2. 总开关是漏电开关

如果总开关是空开，零线和地线短接，会跳闸。

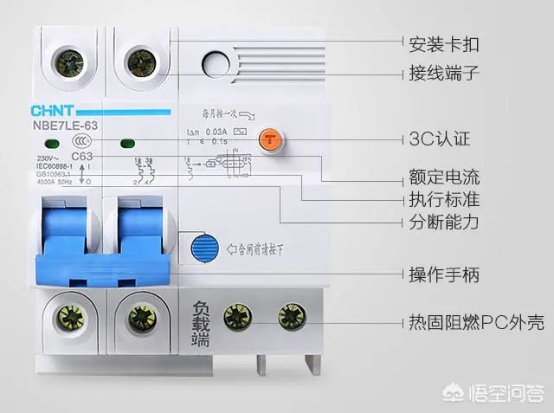

漏电开关如图所示

漏电开关的原理

漏电开关是通过检测开关的零火线的电流是否一样大，如果两根线电流相差超过漏电开关跳闸电流，那么漏电开关就会动作。

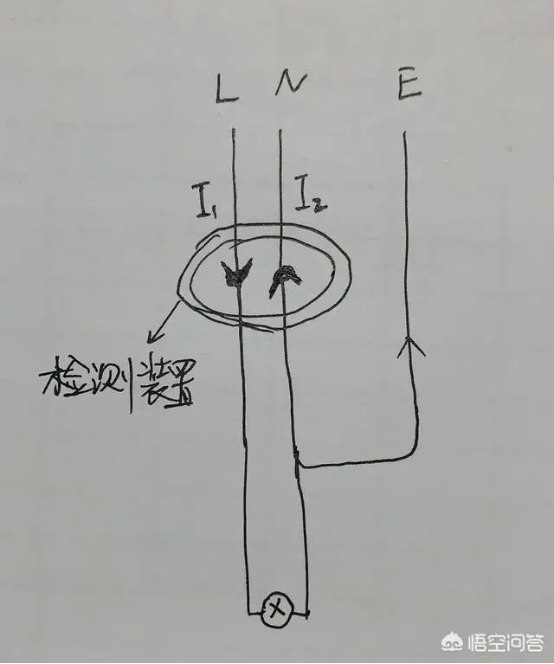

如下所示：

正常情况下，电流从火线通过灯回到零线，火线和零线电流相等。但是如果把零线和地线接在一起，由于零线和地线之间存在电压，所以会有一部分电流从零线流向地线。此时通过检测装置的零火线电流就会不相等，当他们的差值超过漏电开关跳闸电流，开关就会断开。

简单的讲，零地线短接、漏电开关跳不跳闸，主要取决于零线电压。而零线电压又取决于三相负荷是否平衡，所以零地线短接、漏电开关跳不跳闸，取决于三相是否平衡。

当三相负荷不平衡时，零线电流大、电压高。如果零地线短接，从零线到地线的电流大，漏电开关就会跳闸；反之，三相负荷平衡时，零线电压低，如果零地线短接，从零线到地线的电流非常小，漏电开关不会跳闸。
