家里要不要接地线，漏电保护开关能代替地线吗？

分析

想要解答这个问题，首先我们要谈一下地线和漏电开关在安全保护中的作用。

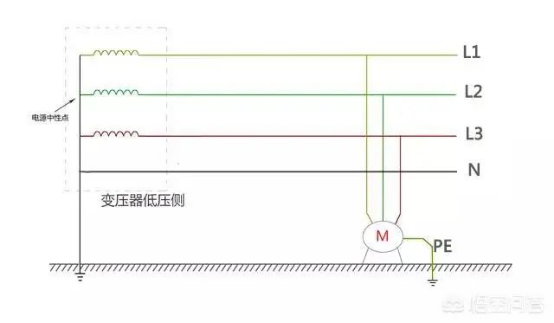

农村一般用的是TT供电系统，如下所示

从上图可以看出：在TT供电系统中，变压器分别引出L1、L2、L3、N四条线，但是并没有引出地线。

哪个村需要用电，那么供电公司就把变压器引出的4条线通过电线杆引至各家各户附近。如果张三家里需要单相电，再从电线杆上并联一根火线和零线，再经过电表进入到张三家里，这个时候是没有地线的。

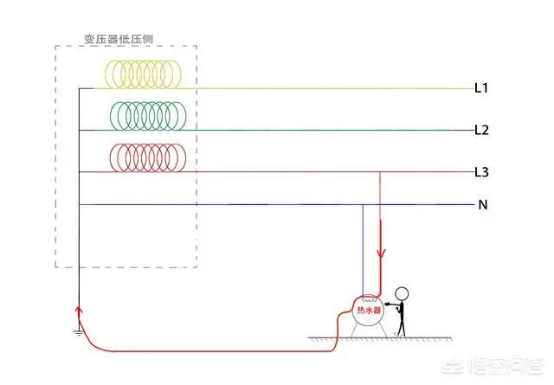

一般家庭的用电设备都是单相设备，只要接上零火线就能正常工作，地线看起来要不要无所谓。但是当单相设备发生漏电时，那么设备的金属外壳就会带上220V电压，人触摸到金属外壳就相当于直接触摸到火线一样。后果当然就不用讲了....

那如果有接地线，又会怎么样呢？我画了一个电流方向示意图

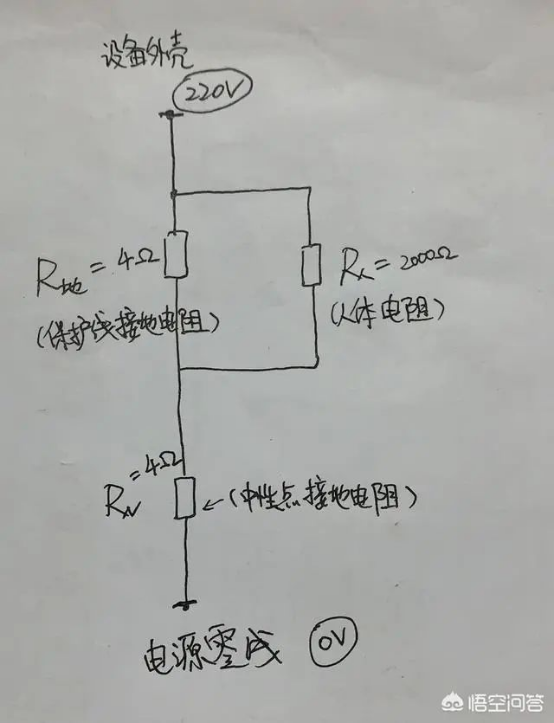

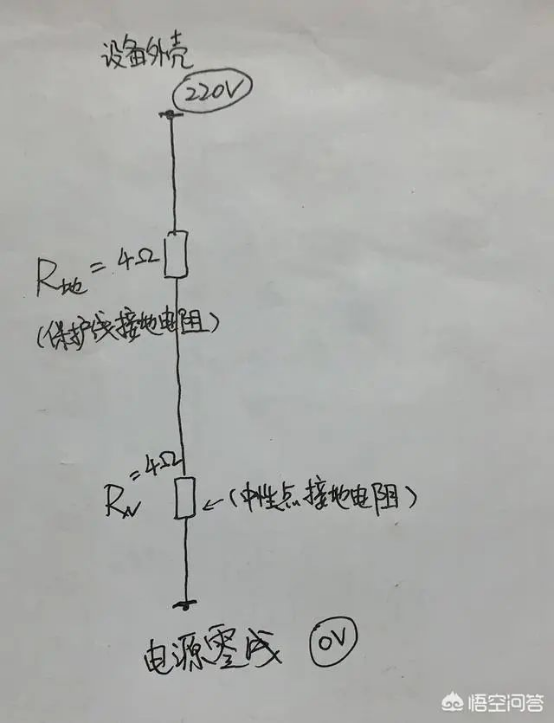

把它转换成电路图，如下所示：

从上图我们可以看出：在有地线的情况下，当单相设备发生漏电时，电流从设备外壳出发，通过PE线接地电阻，通过变压器中性点接地电阻回到电源零线。此时，接地电阻和中性点接地电阻串联，各分一半的电压。那么设备对地电压由原来的220V降低到110V，也就是将近一半的电压，大大减少危险性。

虽然有了接地以后，可以大大减少触电的危险性，但是110V依然属于危险电压。所以在TT系统中依然需要采用漏电保护装置。

如果直接采用漏电保护装置，不用地线，那可不可以呢？当然是可以的。

当设备发生漏电时，漏电开关会直接切断电源。但是漏电开关一旦失效，人触摸到漏电设备外壳，那将是非常危险的。

总结

家里没有地线，设备一样能正常工作，漏电开关也能起到漏电保护作用。但是漏电开关一旦失效，这是很危险的。所以，最好搭配接地保护线一起使用。另外，为了能及时发现漏电开关失效，我们要定期按一下漏电开关上的试验按钮。在入户线没有地线的情况下，为了安全起见，我们可以自制一个接地保护线。
